手動扇形眼鏡閥用在短時間操作，這邊便于手輪工作，長時間需要開關介質流通的建議安裝電動或者是氣動扇形眼鏡閥。
手動扇形眼鏡閥用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性，橡膠密封圈分別安裝在左、右閥體上。
二、主要性能指標
|
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
強度試驗壓力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
適用溫度℃ |
丁腈橡膠 |
硅橡膠 |
氟橡膠 |
|
|
＜120 |
＜250 |
＜300 |
||
|
適用介質 |
煤氣等有毒、有害、易燃氣體 |
|||
|
采用標準 |
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 |
|||
|
主要零部件材料 |
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 |
|||
三、主要外形連接尺寸
|
DN |
D |
D1 |
b |
n-φd |
長系列 L |
|
200 |
320 |
280 |
14 |
8-φ18 |
500 |
|
250 |
375 |
335 |
14 |
12-φ18 |
500 |
|
300 |
440 |
395 |
16 |
12-φ22 |
500 |
|
350 |
490 |
445 |
16 |
12-φ22 |
500 |
|
400 |
540 |
495 |
16 |
16-φ22 |
600 |
|
450 |
595 |
550 |
20 |
16-φ22 |
600 |
|
500 |
645 |
600 |
20 |
20-φ22 |
600 |
|
600 |
755 |
705 |
20 |
20-φ26 |
600 |
|
700 |
860 |
810 |
20 |
24-φ26 |
600 |
|
800 |
975 |
920 |
22 |
24-φ30 |
600 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
630 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
630 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
750 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
750 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
750 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
750 |
|
1800 |
1990 |
1930 |
26 |
44-φ30 |
750 |
|
2000 |
2190 |
2130 |
26 |
48-φ30 |
750 |

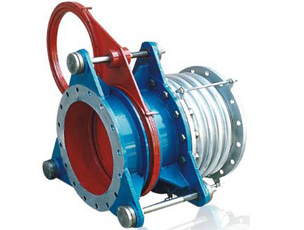

F43CX手動扇形眼鏡閥示意圖
手動扇形眼鏡閥安裝需注意6大事項：
<1>、本閥門在垂直位置上安裝使用，本閥安裝完畢后應做支架固定閥門底座，在動作時受力于支架上。
<2>、手動扇形眼鏡閥安裝本閥門時事先清理閥腔和密封面，不允許有污物附著而影響密封性能。使用時定期清洗密封面及絲桿加注潤滑油。
<3>、驅動裝置、手輪、后柄、絲桿不允許作起吊用。
<4>、清理閥腔的同時要清理(清洗)所要安裝之管道內雜質，以防止污物雜質軋傷密封面而影響密封性能。
<5>、 手動扇形眼鏡閥在使用中應靠控制箱或手動裝置來控制該閥,不得借助于其它輔助工具。
<6>、暫不使用本閥時應存放在干燥室內，二端通徑堵塞，不準將產品任意堆放，以免損傷產品的有關零件。
